Производство Jet Stone
Торцевые пропилы
Автоматизированная обработка торца каменной плиты для скрытого крепления вентилируемого фасада.
Скрытое крепление облицовки
Точный паз на торце каменной плиты
Торцевой пропил — это паз на боковой грани плиты. В него устанавливают крепёжный элемент, который фиксирует облицовку на подсистеме вентилируемого фасада.
Такой способ крепления позволяет скрыть монтажные элементы за облицовкой и сохранить чистый рисунок фасада. Положение и параметры паза согласуют с типом крепления, размерами плиты и проектной документацией.
Для обработки Jet Stone использует автоматизированное оборудование Kerf итальянского производства, разработанное для работы с крупноформатным материалом и большими объёмами.
Варианты обработки
Тип пропила зависит от узла крепления
Геометрию выбирают под проектную задачу и совместно с производителем фасадной подсистемы.

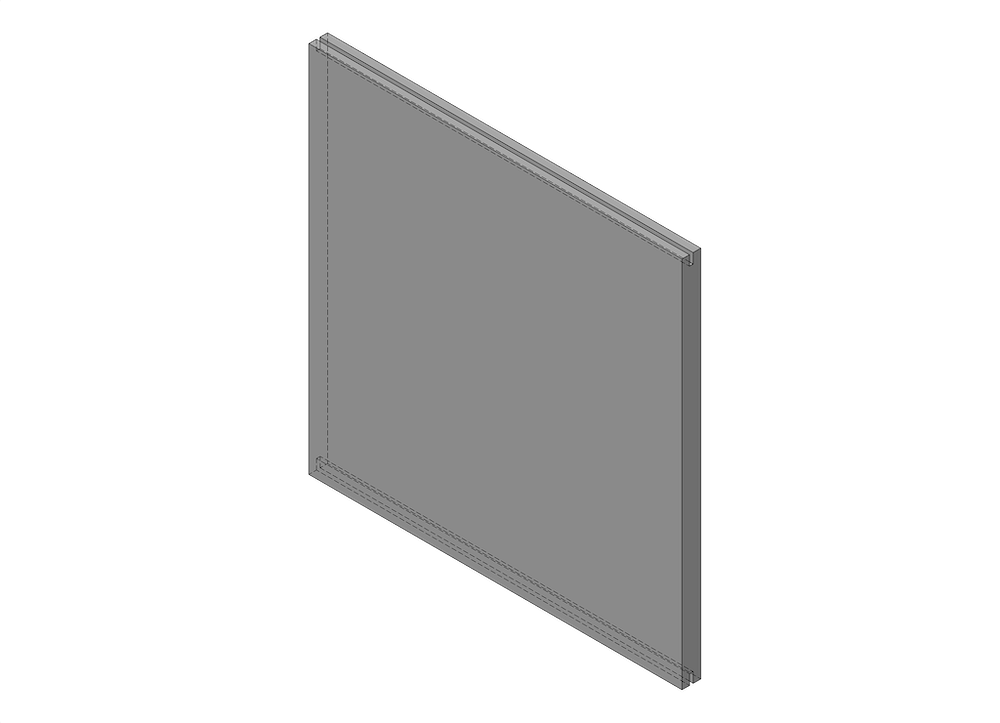

Сквозной пропил
Паз проходит по заданной длине торца плиты.

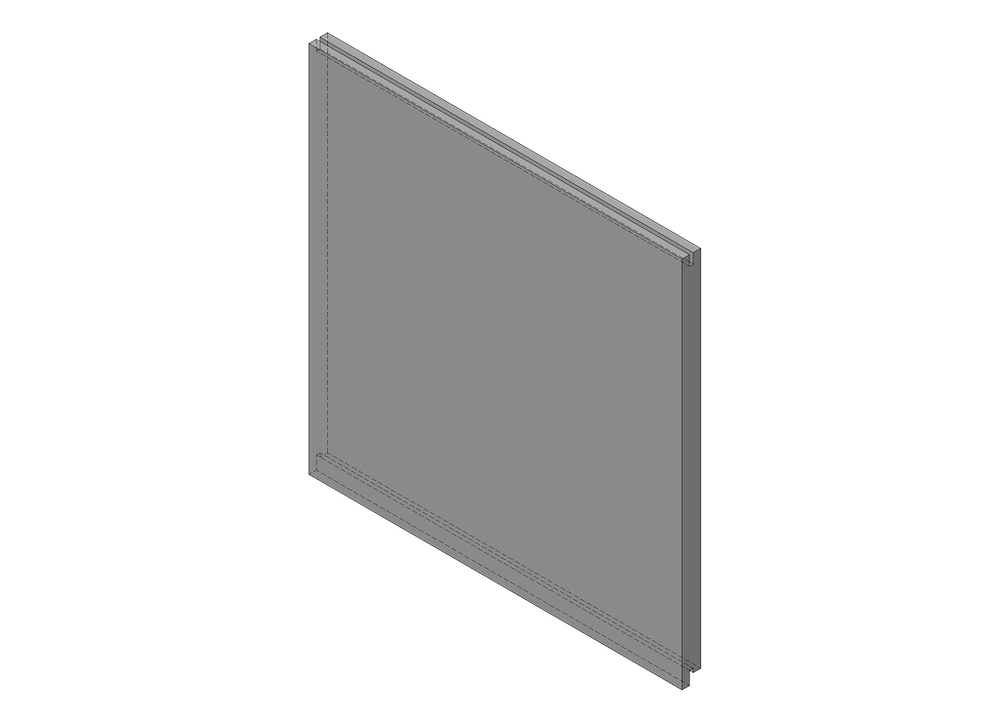

Пропил с выборкой
Форма паза включает дополнительную выборку материала.
Локальный пропил
Обрабатывается отдельный участок торца.

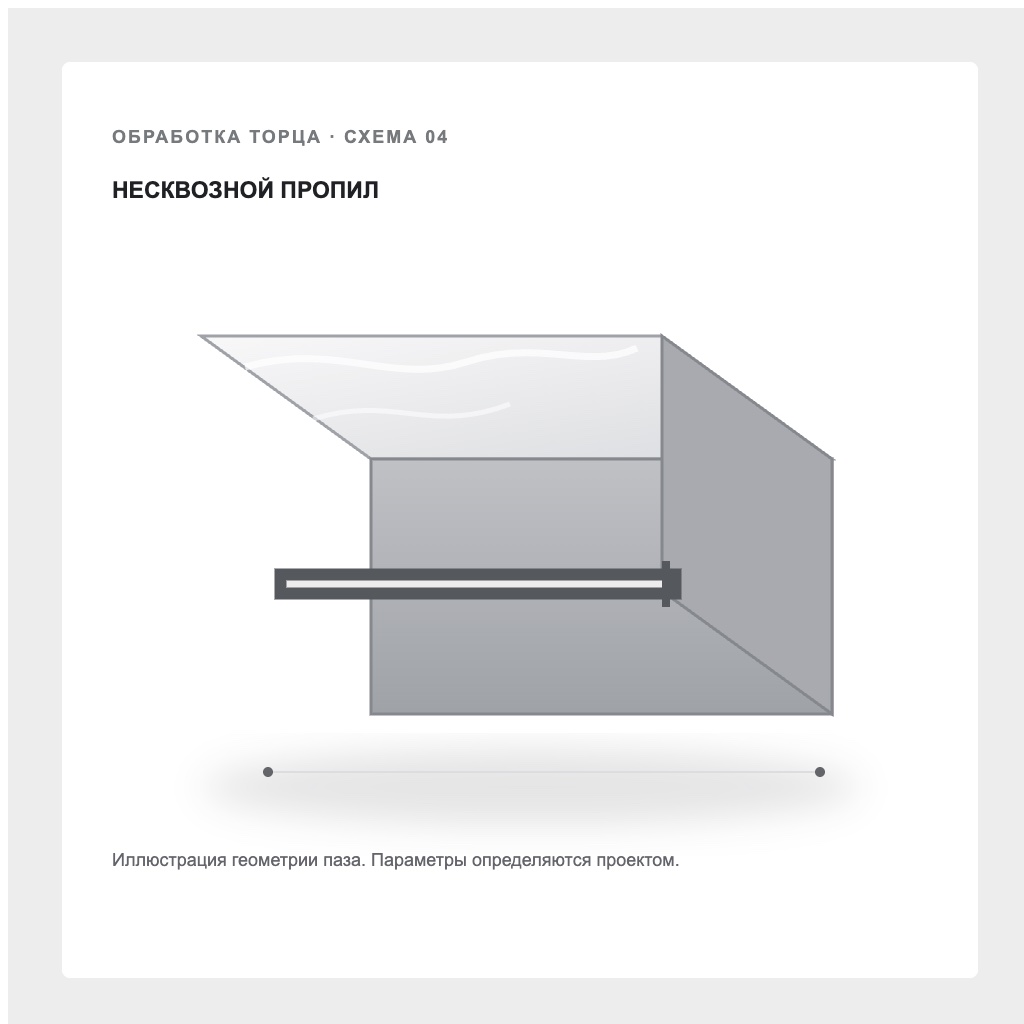

Несквозной пропил
Паз выполняется на заданной глубине.
Параметры обработки
Для крупноформатных плит и серийных задач
Оборудование рассчитано на обработку крупного формата и работу с большими партиями материала.
До 1 500 мм
Максимальная ширина обрабатываемого материала.
Длина без ограничения
Длину детали согласуют с задачей проекта.
До 60 мм
Максимальная толщина обрабатываемой плиты.
12 000 м² в месяц
Средний объём изделий по данным компании.
Оборудование Kerf
Автоматизированная обработка торца
Станки Kerf нового поколения созданы для выполнения торцевых пропилов в каменных плитах. Автоматизация сокращает ручные операции и помогает выдерживать стабильный результат.
Автоматическое позиционирование
Система рассчитывает положение плиты перед выполнением заданного паза.
Точная геометрия
Параметры паза согласуются с узлом крепления и размерами облицовочной плиты.
Работа с большими партиями
Автоматизация помогает выполнять крупные объёмы обработки в стабильном режиме.
Автоматическая калибровка
Станок настраивается с учётом габаритов и толщины каждой плиты.
Повторяемость результата
Единые настройки помогают сохранять заданные параметры на серии изделий.
Рациональный расход материала
Точная настройка процесса помогает сократить брак и объём отходов.
Для вентилируемых фасадов
Чистая плоскость облицовки без видимого крепежа
Торцевой пропил позволяет закрепить каменную плиту скрытым способом. Крепёж входит в паз и соединяет облицовку с несущей конструкцией фасада.
Вентилируемая фасадная система помогает защитить стены от атмосферных воздействий, предусмотреть дополнительную тепло- и звукоизоляцию и упростить обслуживание облицовки. Конкретный узел и параметры крепления выбираются в проекте.
Обработку можно согласовать с востребованными системами Halfen, Haz Metal, Nord Fox, U-CON, HILTI, Alucom, DIAT, POHCOH, OLMA и ZIAS.
Процесс производства
От замера плиты до проверки результата
Автоматизированная последовательность помогает точно повторять заданный пропил на каждой детали.
01 · Подготовка плиты
Плиту подают на рабочий стол и фиксируют для измерения.
02 · Автоматический замер
Система определяет геометрию, толщину, длину и ширину материала.
03 · Расчёт параметров
Станок рассчитывает параметры паза под выбранный тип крепления.
04 · Пропил и контроль
Оборудование выполняет обработку, затем проверяется качество паза.
